Heizkreise bei einer Fußbodenheizung sorgen für eine gleichmäßige Wärmeverteilung im Raum. Eine sorgfältige Planung ist entscheidend, um die Energie effizient zu nutzen. In diesem Artikel erfahren Sie, wie Sie die Heizkreise Ihrer Fußbodenheizung optimal berechnen.
Heizkreise sind essenziell für die gleichmäßige Wärmeverteilung bei Fußbodenheizungen und erfordern eine sorgfältige Planung zur Maximierung der Effizienz.
Die maximale Länge eines Heizkreises sollte 100 Meter nicht überschreiten, um Druckverluste und unzureichende Wärmeverteilung zu vermeiden.
Für eine optimale Berechnung der Heizkreise sind der Verlegeabstand und die benötigte Rohrmenge entscheidend – wobei unterschiedliche Verlegearten jeweils eigene Vor- und Nachteile mit sich bringen.
Heizkreise sind das Herzstück jeder Fußbodenheizung. Sie sorgen dafür, dass das warme Wasser gleichmäßig im Boden verteilt wird, was zu einer gleichmäßigen Wärmeverteilung im Raum führt. Ohne eine sorgfältige Planung und Berechnung der Heizkreise ist es nahezu unmöglich, eine effiziente und gleichmäßige Beheizung zu gewährleisten.
Ein gut geplanter Heizkreis ermöglicht es, die Heiztechnik optimal zu nutzen. Das bedeutet nicht nur Komfort, sondern auch Effizienz: Die Heizung arbeitet wirtschaftlicher, und der Energieverbrauch sinkt. Dies ist besonders wichtig in Zeiten steigender Energiekosten und wachsender Umweltbewusstheit.
Die maximale Länge eines Heizkreises sollte 100 Meter nicht überschreiten. Diese Begrenzung ist entscheidend, um eine gleichmäßige Wärmeverteilung sicherzustellen und Druckverluste zu vermeiden. Längere Rohrlängen führen zu unzureichender Wärmeverteilung und erhöhen den Druckverlust im System.
In größeren Räumen sind oft mehrere Heizkreise notwendig, um eine gleichmäßige Wärmeverteilung zu gewährleisten. Dies ist besonders wichtig in Räumen mit unterschiedlichem Wärmebedarf, etwa in Wohn- oder Esszimmern. Hier kann die Aufteilung in mehrere Heizkreise helfen, den Komfort und die Effizienz zu maximieren.
Die Berechnung der Heizkreise basiert auf der Länge der Rohre und dem Verlegeabstand. Diese beiden Faktoren bestimmen, wie viele Heizkreise benötigt werden und wie sie verlegt werden müssen. Ein wichtiger Aspekt ist dabei die benötigte Rohrmenge pro Quadratmeter Fläche.
Ein Heizkreisrechner kann für Räume von 3 bis 40 m² verwendet werden und hilft dabei, die optimale Anzahl und Länge der Heizkreise zu bestimmen. In den folgenden Abschnitten werden wir den optimalen Verlegeabstand und die benötigte Rohrmenge je Verlegeabstand genauer betrachten.
Der Verlegeabstand bezeichnet den Abstand zwischen zwei Heizungsrohren. Dieser Abstand befindet sich im Boden. Für Fußbodenheizungen mit Wärmepumpe wird ein Verlegeabstand von 10 cm empfohlen. Dies ist notwendig, um die niedrigeren Vorlauftemperaturen zu kompensieren. Bei anderen Wärmeerzeugern, wie Gas oder Öl, variiert der empfohlene Abstand zwischen 15 und 20 cm.
Die Art des Raumes und der gewählte Bodenbelag beeinflussen ebenfalls den Verlegeabstand. Hier sind einige Richtlinien:
Im Wohnzimmer sollte der Abstand in der Regel 20 cm betragen.
Im Badezimmer ist ein Abstand von 10 cm notwendig, um den höheren Temperaturanforderungen gerecht zu werden.
Ein dickerer Fußbodenbelag benötigt eine höhere Heizleistung, was den Verlegeabstand beeinflusst.
Die benötigte Rohrmenge pro Quadratmeter hängt direkt vom gewählten Verlegeabstand ab. Je enger der Verlegeabstand, desto mehr Rohr wird benötigt. Dies variiert zwischen 4,60 m und 8,80 m Rohr pro m², je nach Rohrdurchmessers und Verlegeabstand.
Ein Beispiel: Bei einem Verlegeabstand von 10 cm wird mehr Rohr benötigt als bei einem Abstand von 20 cm. Dies muss bei der Planung berücksichtigt werden, um den Materialbedarf und die Kosten genau zu kalkulieren.
Ein präziser Verlegeplan hilft, die Effizienz der Heizkreise zu maximieren und die Kosten zu kontrollieren.
Es gibt verschiedene Verlegearten für Heizkreise, die je nach Anforderungen und Raumsituation gewählt werden können. Zu den gängigen Verlegearten gehören die Mäander-Verlegung, die Doppelmäander-Verlegung und die schneckenförmige Verlegung. Jede dieser Methoden hat ihre eigenen Vor- und Nachteile und eignet sich für unterschiedliche Anwendungen.
Die modulare Verlegeart ist eine Hybridtechnik, die den Abstand der Heizungsrohre variiert, um unterschiedliche Temperaturbereiche zu schaffen. Die schneckenförmige Verlegung fördert eine gleichmäßige Oberflächentemperatur, indem das Heizungsrohr spiralförmig vom Rand zur Raummitte verlegt wird. In den folgenden Abschnitten werden wir diese Verlegearten genauer betrachten.
Die Mäander-Verlegung beschreibt wechselweise parallele Reihen ohne Umkehr, was eine hohe Wärmeleistung im Vorlauf ermöglicht. Diese Verlegeart ist besonders effektiv in Räumen mit gleichmäßigem Wärmebedarf und ermöglicht eine einfache und schnelle Installation.
Jedoch kann die Wärmeverteilung bei der Mäander-Verlegung ungleichmäßig sein, besonders in großen Räumen. Daher ist es wichtig, die spezifischen Anforderungen des Raumes zu berücksichtigen und gegebenenfalls andere Verlegearten in Betracht zu ziehen.
Die Doppelmäander-Verlegung gewährleistet eine gleichmäßige Beheizung der Fläche, indem das Rücklaufrohr zwischen den Vorlaufrohren zurückgeführt wird. Diese Methode ermöglicht eine gleichmäßige Temperaturverteilung und ist besonders in größeren Räumen vorteilhaft.
Die Umkehr wird in Form einer weichen Wendeschleife ausgeführt, was den Installationsprozess erleichtert und die Effizienz der Heizkreise erhöht. Diese Verlegeart bietet eine ausgewogene Wärmeverteilung und ist ideal für Räume mit unterschiedlichen Temperaturanforderungen.

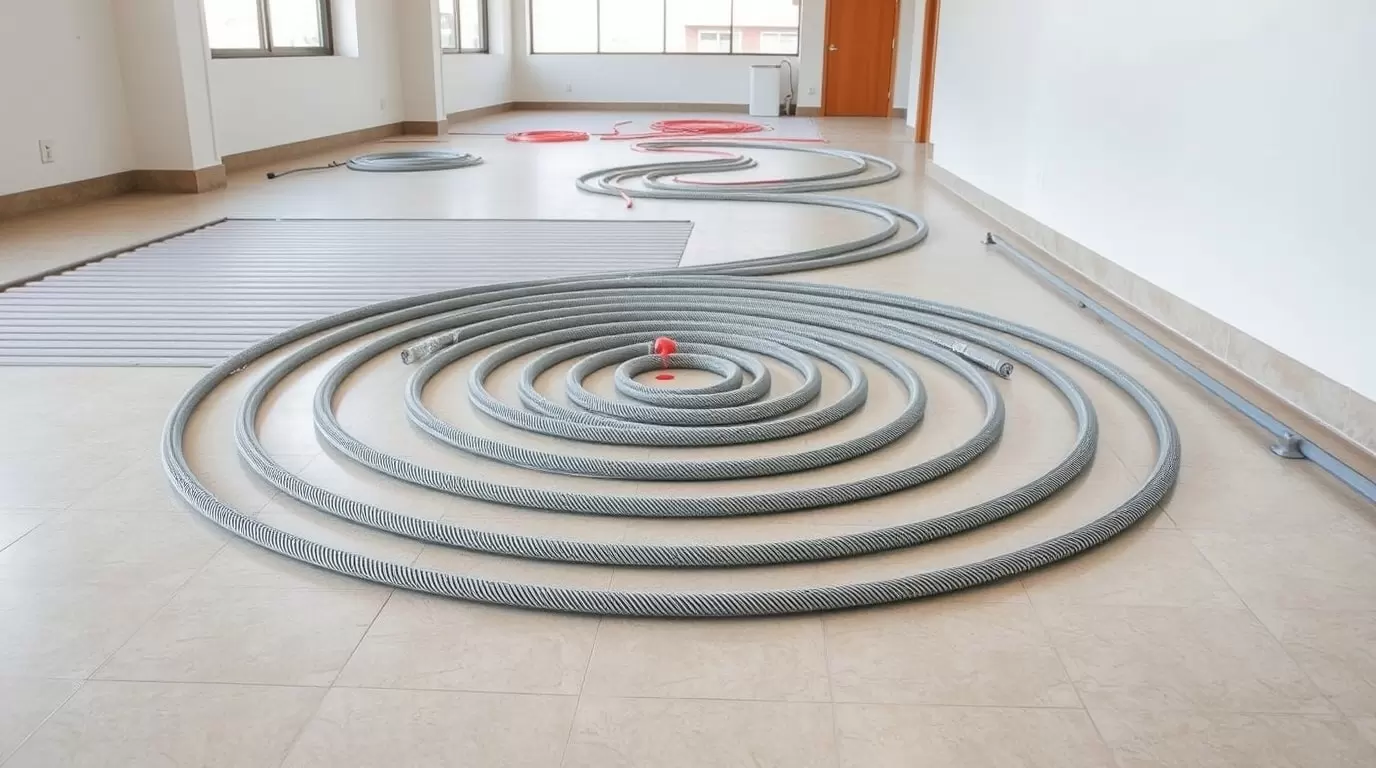

Das schneckenförmige Heizungsrohr wird in gleichmäßigen spiralförmigen Kreisen vom Rand zur Mitte des Raumes verlegt. Diese Verlegeart zielt darauf ab, eine gleichmäßige Oberflächentemperatur zu erzielen, indem die Wärme gleichmäßig im Raum verteilt wird.
Durch gezielte Engverlegung können Kältezonen höher temperiert werden, was besonders in Räumen mit großen Fensterflächen oder Außenwänden von Vorteil ist. Diese Methode bietet eine hervorragende Wärmeverteilung und ist ideal für Räume mit hohen Anforderungen an den Wärmekomfort.
Die Auswahl des passenden Heizungsrohrs ist entscheidend für die Effizienz und Langlebigkeit der Fußbodenheizung. Geeignete Heizungsrohre sollten zu 100 % sauerstoffdicht sein, um Korrosion und Schäden am System zu vermeiden. Moderne Kunststoffrohre bestehen aus mehreren Schichten, um den Sauerstoffeintritt zu verhindern.
Kupferrohre bieten eine sehr gute Wärmeübertragung, sind jedoch in der Regel teurer als Kunststoffrohre. Alu-Verbund-Rohre lassen sich leicht in nahezu jede Form biegen und überzeugen durch gute Wärmeübertragung sowie hohe Langlebigkeit.

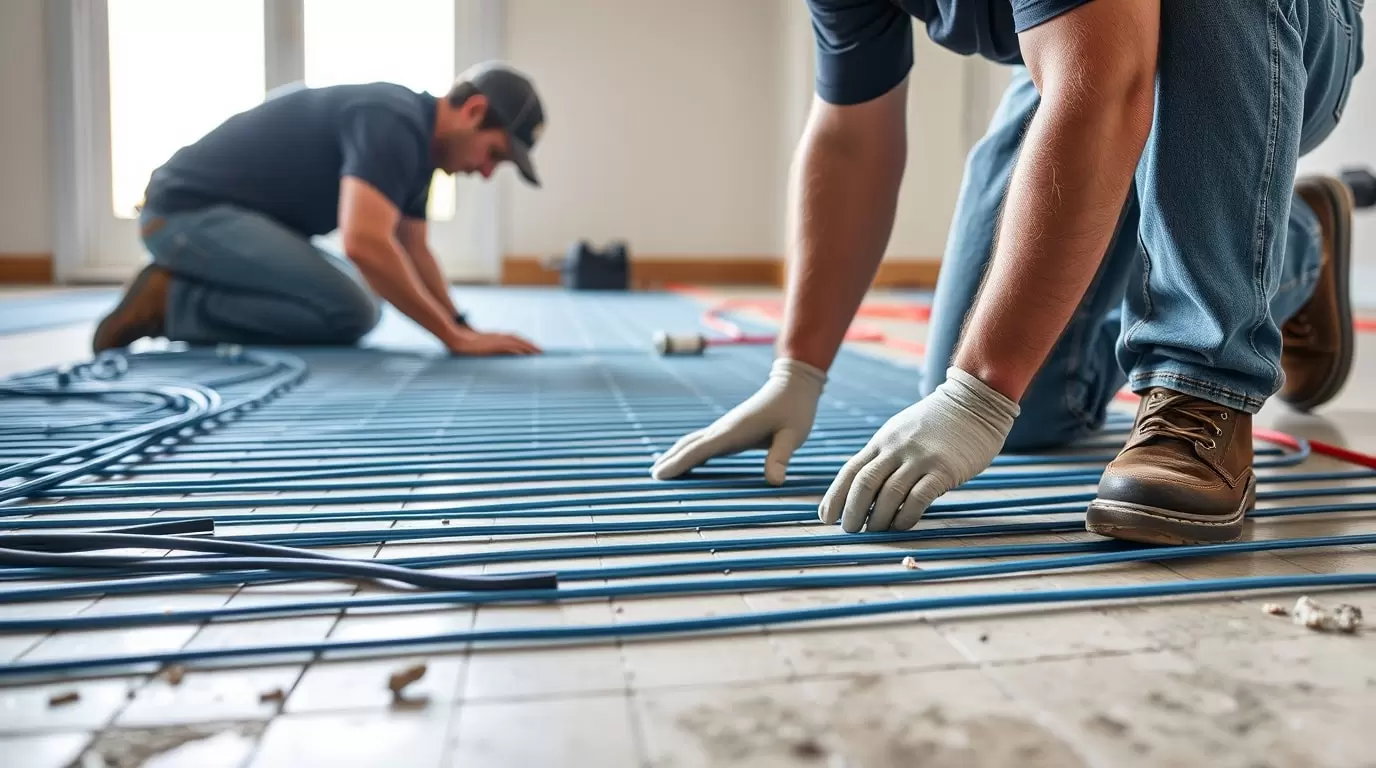

Ein Heizkreis ist ein System, das warmes Wasser in Räume transportiert und das abgekühlte Wasser zurückführt. Heizungsrohre werden auf isoliertem Untergrund verlegt und mit Estrich bedeckt oder in Metallplatten eingelegt. Der Heizkreisverteiler sollte an die Anzahl der zu verlegenden Heizkreise angepasst werden.
Vor dem Einbringen des Estrichs müssen die Heizungsrohre auf Dichtheit geprüft und entlüftet werden, um sicherzustellen, dass das System korrekt funktioniert. Ein Tackersystem kann verwendet werden, um die Heizungsrohre während der Verlegung zu fixieren – was insbesondere bei Altbaurenovierungen von Vorteil ist.
Rohre für Fußbodenheizungen müssen eine Lebensdauer von 40 bis 50 Jahren haben, wenn sie korrekt installiert sind. Bei der Installation der Heizkreise im Neubau können Randdämmstreifen an den Wänden angebracht werden, um eine Ausdehnung des Estrichs bei Wärme zu ermöglichen.
Im Altbau können zusätzliche Herausforderungen auftreten, wie unebene Böden oder begrenzte Aufbauhöhen. Dennoch bieten moderne Verlegesysteme und flexible Heizungsrohre Lösungen, die eine effiziente Installation auch in älteren Gebäuden ermöglichen.
Die Heizlastberechnung ermittelt die Wärmeverluste eines Raumes und bestimmt die benötigte Heizleistung, um angenehme Temperaturen bei kalten Außentemperaturen zu gewährleisten. Die spezifische Heizleistung wird ermittelt, indem die Heizlast durch die Bodenfläche dividiert wird.
Fußbodenheizungen erfordern niedrigere Vorlauftemperaturen, um Überhitzung zu vermeiden. Die maximale Vorlauftemperatur sollte 55 Grad Celsius nicht überschreiten, um Schäden an Materialien und Komforteinbußen zu vermeiden. Verschiedene Verlegemuster wie Mäander, Doppelmäander und Schneckenform haben einen direkten Einfluss auf die Wärmeverteilung und die Effizienz der Fußbodenheizung.
Die präzise Planung und Berechnung der Heizkreise ist entscheidend für die Effizienz und den Komfort Ihrer Fußbodenheizung. Ein gut geplanter Heizkreis sorgt für eine gleichmäßige Wärmeverteilung und reduziert den Energieverbrauch, was sowohl ökologisch als auch ökonomisch vorteilhaft ist.
Nutzen Sie die in diesem Leitfaden beschriebenen Methoden und Empfehlungen, um Ihre Fußbodenheizung optimal zu planen und zu installieren. So stellen Sie sicher, dass Ihre Heizung effizient arbeitet und Ihnen viele Jahre lang zuverlässige Wärme liefert.
Ein Heizkreis bei einer Fußbodenheizung sollte maximal 100 Meter lang sein, um eine gleichmäßige Wärmeverteilung und Druckverluste zu vermeiden.
Für Fußbodenheizungen mit Wärmepumpe wird ein Verlegeabstand von 10 cm empfohlen, um die niedrigeren Vorlauftemperaturen effektiv auszugleichen.
Geeignete Materialien für Heizungsrohre sind sauerstoffdichte Kunststoffrohre, die aus mehreren Schichten bestehen, sowie Kupferrohre, die eine ausgezeichnete Wärmeübertragung bieten. Diese Optionen gewährleisten eine effiziente und langlebige Heizungsinstallation.
Der Vorteil der Doppelmäander-Verlegung liegt in der gleichmäßigen Beheizung der Fläche, da das Rücklaufrohr zwischen den Vorlaufrohren zurückgeführt wird. Dies sorgt für eine effiziente Wärmeverteilung.
Die Heizlastberechnung ist entscheidend, da sie die Wärmeverluste eines Raumes ermittelt und die erforderliche Heizleistung festlegt, um behagliche Temperaturen zu garantieren. Ohne diese Berechnung kann es zu unzureichender oder übermäßiger Heizung kommen, was ineffizient ist.
