Wie wird eine Fußbodenheizung aufgebaut? Diese Anleitung erklärt Ihnen, Schritt für Schritt, den Aufbau der einzelnen Schichten, von der Dämmung bis zu den Heizrohren, und gibt Ihnen wertvolle Tipps zum Aufbau einer Fußbodenheizung.
Die Fußbodenheizung besteht aus mehreren Schichten, einschließlich Tragschicht, Dämmung, Heizrohren und Nutzschicht. Eine sorgfältige Auswahl und Installation sind entscheidend für die Effizienz.
Verschiedene Verlegesysteme wie Nasssysteme und Trockensysteme bieten spezifische Vorteile. Noppenplattensysteme, Tackersysteme und Dünnschichtsysteme erfüllen unterschiedliche Anforderungen und Installationsmethoden.
Die Wahl des Estrichs, der Bodenbeläge und der Verlegearten der Heizrohre hat großen Einfluss auf die Effizienz, Wärmeverteilung und Energieeinsparung der Fußbodenheizung.

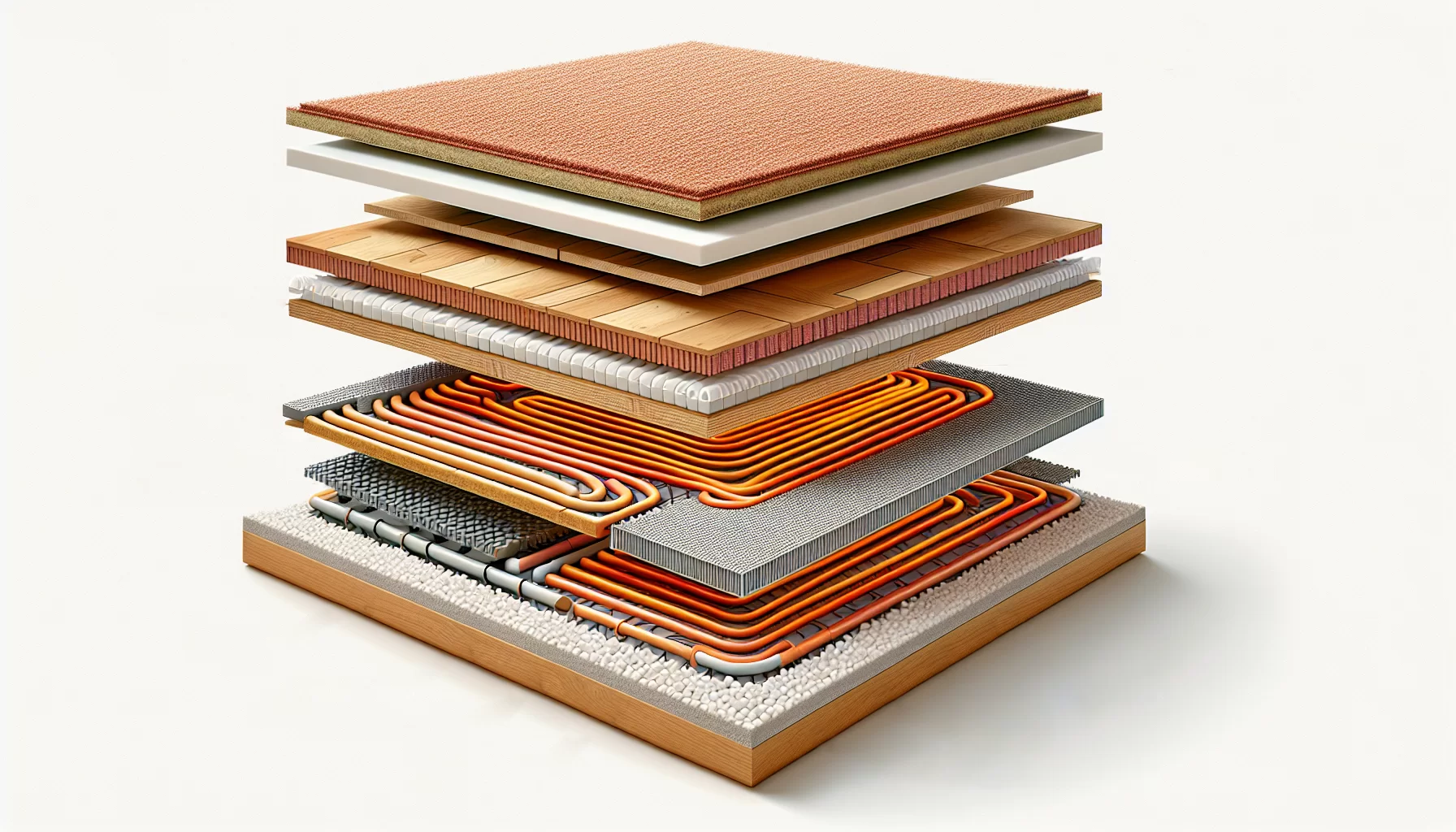

Eine Fußbodenheizung besteht aus mehreren Schichten, die sorgfältig aufeinander abgestimmt sind, um eine effiziente Wärmeverteilung zu gewährleisten. Der grundlegende Aufbau einer Heizung Fußbodenheizung umfasst:
die Tragschicht
die Dämmung
die Heizrohre
die Nutzschicht
Die Tragschicht bildet die Basis und besteht normalerweise aus einer Rohbetondecke.
Die Dämmung ist eine entscheidende Komponente im Aufbau der Fußbodenheizung. Sie besteht häufig aus Hartschaumplatten, die nicht nur Wärme, sondern auch Trittschall dämmen können. Alternativ können auch ökologische Materialien wie Kork oder Holzfaserplatten verwendet werden, die zusätzlich schallisolierende Eigenschaften besitzen.
Die Heizrohre, meist aus Kunststoff wie vernetztem Polyethylen (PE-X), werden im Fließestrich verlegt, der dann die Nutzschicht trägt. Verschiedene Materialien wie Fliesen, Laminat oder Teppich können als Nutzschicht dienen und bieten dabei Flexibilität in der Gestaltung des Fußbodens. Insgesamt beträgt die durchschnittliche Aufbauhöhe einer Fußbodenheizung etwa 92 mm.
Es gibt verschiedene Systeme zur Verlegung von Fußbodenheizungen, die sich je nach Anforderung und Bauprojekt unterscheiden. Die beiden Hauptvarianten sind das Nasssystem und das Trockensystem. Jedes dieser Systeme hat seine eigenen Vor- und Nachteile und eignet sich für unterschiedliche Einsatzbereiche.
Beliebte Verlegesysteme sind das Noppenplattensystem, das Tackersystem und das Dünnschichtsystem. Diese Systeme bieten verschiedene Ansätze für die Installation und Anpassung der Heizrohre und Dämmmaterialien. Eine sorgfältige Auswahl des richtigen Systems kann die Effizienz und Lebensdauer Ihrer Fußbodenheizung erheblich beeinflussen.
Das Noppenplattensystem ist besonders für Neubauten geeignet und zeichnet sich durch eine schnelle und einfache Verlegung aus. Bei diesem System werden die PE-Rohre zwischen Noppen gedrückt, wodurch eine stabile Konstruktion für die Nutzschicht entsteht. Diese Technik ermöglicht eine präzise Verlegung der Heizrohre mittels Druckknopftechnik.
Noppenplatten sind stabil genug, um die abschließende Nutzschicht zu unterstützen und finden häufig Anwendung im Trockenausbau. Ein Nassestrich dient als Lastverteilschicht und sorgt für eine gleichmäßige Wärmeverteilung über die gesamte Fläche.
Das Tackersystem ist eine weitere Methode zur Verlegung von Fußbodenheizungen und eignet sich besonders gut für Neubauten. Bei diesem Verfahren werden die Heizrohre mit Tackernadeln auf speziellen Tackerplatten befestigt, die sowohl Wärme- als auch Trittschalldämmung enthalten.
Die Rohre werden mit metallischen Klammern auf den Dämmplatten montiert, was eine stabile Fixierung gewährleistet. Zum Befestigen der Rohre wird ein Setzgerät (Nagelpistole) benötigt, was die Montage für Ungeübte erschweren kann.
Das Dünnschichtsystem ist besonders vorteilhaft für Renovierungen, da es eine sehr geringe Aufbauhöhe erfordert. Dieses System ermöglicht es, die Heizrohre mittels Druckknopftechnik direkt auf vorhandenen Fußböden zu verlegen. Die minimale Aufbauhöhe beträgt nur 17 mm, im Trockenbausystem TBS Neopor sogar nur 23 mm. Die verschiedenen Aufbauhöhen bieten zudem Flexibilität bei der Planung des Fußbodenaufbaus.
Das Dünnschichtsystem kann direkt auf vorhandenen Fußböden verlegt werden, was es ideal für Altbau-Renovierungen macht. Allerdings ist die Preisgestaltung für die Vergussmasse relativ teuer, was bei der Planung berücksichtigt werden sollte.
Eine effektive Dämmung ist unerlässlich, um Wärmeverluste zu minimieren und die Effizienz der Fußbodenheizung zu maximieren. Die Dämmplatten müssen vor der Installation der Heizrohre mit einem tragfähigen Untergrund abgedeckt werden. Der Wärmedurchlasswiderstand von Dämmmaterialien sollte 0,15 m²K/W nicht überschreiten, um eine effektive Wärmedämmung zu gewährleisten.
PE-Schaum ist ein beliebtes Material, da es sowohl Wärme als auch Trittschall dämmt und sich für die Verwendung über Fußbodenheizungen eignet. Trittschalldämmung ist besonders wichtig, um Geräusche zu reduzieren, die durch Gehen und Geräte entstehen. PE-Schaum kann den Schall um bis zu 16 Dezibel reduzieren und sorgt so für eine angenehme Geräuschkulisse.
Der Estrich spielt eine entscheidende Rolle bei der Effizienz und Langlebigkeit von Fußbodenheizungen. Nicht alle Estricharten sind für Fußbodenheizungen geeignet, daher ist die Auswahl des richtigen Typs wichtig. Nach der Installation der Fußbodenheizung folgt der Heizestrich, der die Heizrohre umschließt und die Wärme gleichmäßig verteilt.
Die beiden gängigsten Estricharten für Fußbodenheizungen sind Calciumsulfat-Fließestrich und Zementestrich. Beide haben ihre eigenen Vor- und Nachteile, die im Folgenden erläutert werden.
Calciumsulfat-Fließestrich ist die meistgenutzte Variante für Fußbodenheizungen, da er eine hohe Wärmeleitfähigkeit besitzt und somit die Effizienz steigert. Die Mindestheizrohrüberdeckung beträgt 35 mm, was für eine gleichmäßige Wärmeverteilung sorgt. Durch seine Kombination aus hoher Wärmeleitfähigkeit und typischer Nutzung ist Calciumsulfat-Fließestrich besonders geeignet für effiziente Fußbodenheizungen.
Zementestrich besteht aus Zement, Sand und Wasser und gilt als besonders widerstandsfähig. Die Mindestheizrohrüberdeckung beträgt 45 mm, was eine stabile und langlebige Konstruktion gewährleistet. Estrichzusatzmittel von Fördetherm erhöhen die Wärmeleitfähigkeit des Zementestrichs und verbessern seine Druck- und Biegefestigkeit. Allerdings hat Zementestrich eine längere Aushärtungszeit im Vergleich zum Calciumsulfat-Fließestrich.
Die Wahl des richtigen Bodenbelags ist entscheidend für die Effizienz Ihrer Fußbodenheizung. Keramik- und Natursteinfliesen sind ideal, da sie eine hohe Wärmeleitfähigkeit besitzen. Holz- und Korkböden können ebenfalls verwendet werden, wenn sie aus dichten Hölzern bestehen und eine geringe Dicke aufweisen.
Teppiche sollten flächig verklebt und ohne isolierende Rückenschichten verlegt werden, um eine optimale Wärmeübertragung zu gewährleisten. Laminat erfordert eine sorgfältige Temperaturregulierung, da es bei zu hohen Temperaturen beschädigt werden kann.
Die richtige Verlegeart der Heizrohre spielt eine entscheidende Rolle für die Effizienz der Fußbodenheizung. Zu weit auseinander liegende Verlegeabstände können die Wärmeeffizienz verringern und den Raum unzureichend heizen.
Verschiedene Verlegearten wie die mäanderförmige, schneckenförmige und modulare Verlegung bieten unterschiedliche Vorteile und Herausforderungen, die im Folgenden detailliert beschrieben werden.
Die mäanderförmige Verlegung zeichnet sich durch die Anordnung der Heizleitungen in Schlangenlinien aus, was sie besonders für kleine Räume geeignet macht. Diese Verlegeart ist ideal für Räume mit geringem Wärmebedarf und ermöglicht eine gleichmäßige Wärmeverteilung.
Bei der schneckenförmigen Verlegung wird das Heizrohr spiralförmig zur Raummitte verlegt, was eine gleichmäßige Wärmeverteilung gewährleistet. Diese Methode ist besonders effektiv in Kombination mit einer Flächenheizung.
Diese Technik ist besonders effektiv für größere Räume und sorgt dafür, dass keine kalten Stellen entstehen. Diese Funktion trägt dazu bei, die Effizienz zu maximieren.
Die modulare Verlegung wird häufig bevorzugt, um eine gleichmäßige Verteilung der Wärme zu gewährleisten. Diese Methode erlaubt eine flexible Anpassung des Rohrabstands je nach Wärmebedarf im Raum.
In Bereichen mit höherem Wärmeverlust, wie an Fenstern oder Türen, wird der Abstand der Rohre reduziert, um eine angepasste Wärmeverteilung zu erreichen.
Fußbodenheizungen arbeiten effektiver mit niedrigen Vorlauftemperaturen, typischerweise bis zu 35 Grad Celsius, was die Energieeffizienz steigert. Die Auswahl des Estrichs und die richtige Verlegetechnik haben einen bedeutenden Einfluss auf die Effizienz und Langzeitbeständigkeit der Fußbodenheizung.
Die Wahl der Verlegeart der Heizrohre beeinflusst die Wärmeverteilung und den Wärmebedarf erheblich. Eine sorgfältige Planung und Anpassung der Verlegung an die Raumgegebenheiten kann die Energieeffizienz weiter verbessern.
Eine kleine Unregelmäßigkeit in der Abdichtung oder unzureichende Trittschalldämmung kann dazu führen, dass das gesamte Heizsystem neu installiert werden muss. Calciumsulfat-Fließestrich wird für seine schnelle Trocknungszeit geschätzt, was bei zeitkritischen Bauprojekten von Vorteil ist.
Die richtige Einstellung der Heizkurve und der Rücklauftemperatur ist entscheidend, um eine optimale Effizienz der Fußbodenheizung zu gewährleisten. Wenn Unsicherheiten bestehen, sollte man professionelle Heizungsbauer hinzuziehen und nach Abschluss der Arbeiten einen hydraulischen Abgleich der Heizkreise durchführen.
Die Installation einer Fußbodenheizung ist eine lohnende Investition, die nicht nur den Wohnkomfort erhöht, sondern auch zu erheblichen Energieeinsparungen führen kann. Dieser Leitfaden hat Ihnen die verschiedenen Schritte und Komponenten nähergebracht, die für eine erfolgreiche Installation notwendig sind. Von der Auswahl des richtigen Verlegesystems über die Bedeutung der Dämmung und Trittschalldämmung bis hin zur Wahl des optimalen Estrichs und Bodenbelags – jeder Aspekt spielt eine entscheidende Rolle für die Effizienz und Langlebigkeit Ihrer Fußbodenheizung.
Abschließend lässt sich sagen, dass die sorgfältige Planung und Umsetzung der einzelnen Schritte zu einem zufriedenstellenden Ergebnis führen wird. Eine gut installierte Fußbodenheizung sorgt für eine gleichmäßige Wärmeverteilung, erhöht den Wohnkomfort und trägt zur Reduzierung der Energiekosten bei. Nutzen Sie dieses Wissen, um Ihr nächstes Bau- oder Renovierungsprojekt erfolgreich umzusetzen und genießen Sie die Vorteile einer modernen Fußbodenheizung.
Die gängigsten Verlegesysteme für Fußbodenheizungen sind das Noppenplattensystem, das Tackersystem und das Dünnschichtsystem. Jedes dieser Systeme hat spezifische Vorteile und sollte je nach den individuellen Anforderungen des Bauprojekts gewählt werden.
Für Fußbodenheizungen sind insbesondere Calciumsulfat-Fließestrich und Zementestrich geeignet, da sie eine gute Wärmeleitfähigkeit bieten. Beide Estricharten haben spezifische Vor- und Nachteile, die bei der Auswahl berücksichtigt werden sollten.
Die Dämmung ist essenziell für eine effiziente Fußbodenheizung, da sie Wärmeverluste reduziert und den Energieverbrauch optimiert. Der Einsatz geeigneter Materialien wie PE-Schaum verbessert sowohl die Wärme- als auch die Trittschalldämmung.
Keramik- und Natursteinfliesen sind die besten Optionen für Fußbodenheizungen, da sie eine hohe Wärmeleitfähigkeit bieten. Auch dichte Holz- und Korkböden können verwendet werden, sofern sie dünn sind.
Zu den häufigsten Fehlern bei der Installation einer Fußbodenheizung zählen unzureichende Trittschalldämmung sowie falsche Einstellungen der Heizkurve und Rücklauftemperatur. Es empfiehlt sich, professionelle Unterstützung zu suchen und einen hydraulischen Abgleich vorzunehmen.
